SC440のCPU換装の手順

ケースを開けたところ。
画像中央のCPUクーラのケースを止めているネジをマザーボードから外します。
CPUクーラーのケースからは外れないようです。
SATAケーブルははずさずそのままいけます。

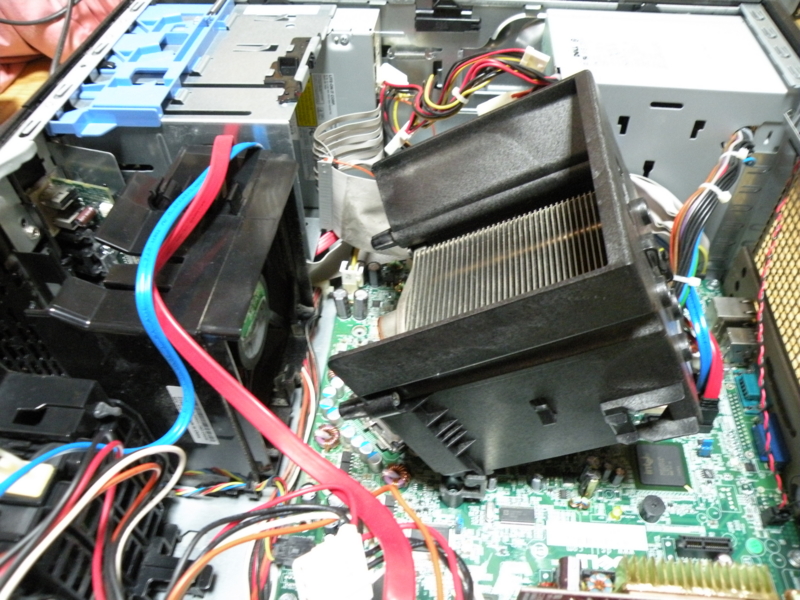

ネジをマザーボードから外した後、画像のようにCPUクーラケースを傾けるとCPUが見えます。
すげー埃まみれですが、気にしないで。

外したところを別方向から。ファンも埃まみれでした。

傾けた状態でもちゃんと安定しています。考えられた設計だと思います。
傾けた状態で上に引っ張るとケースごとCPUクーラが外れます。

CPUクーラを外して、清掃したところ。ヒートパイプ４本みたいですね。

別方向から。

アルコールをつけてグリスをキレイに落とします。

換装するCPUはこちら。Celeron Dual-Core E1500

パッケージ表面。

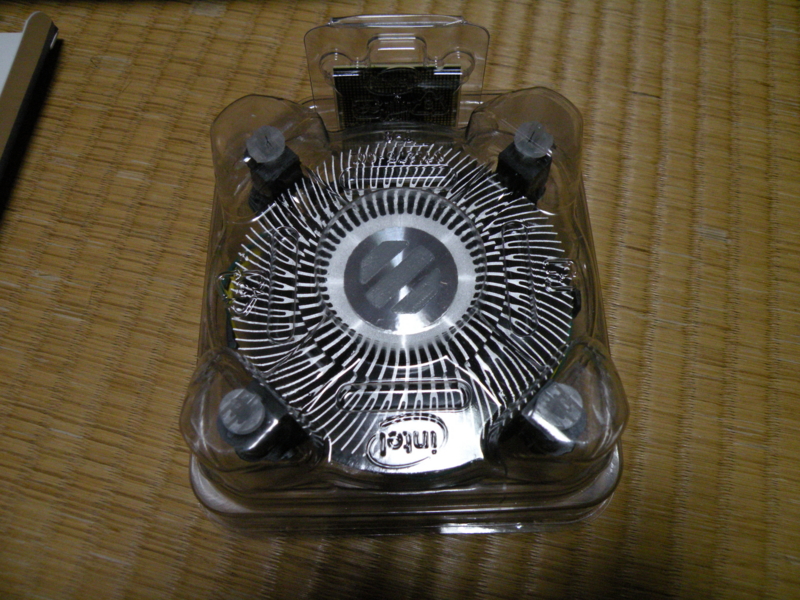

CPU本体とヒートシンク。

SC440の標準と比べてしまうと、えらくちっちゃいですね。

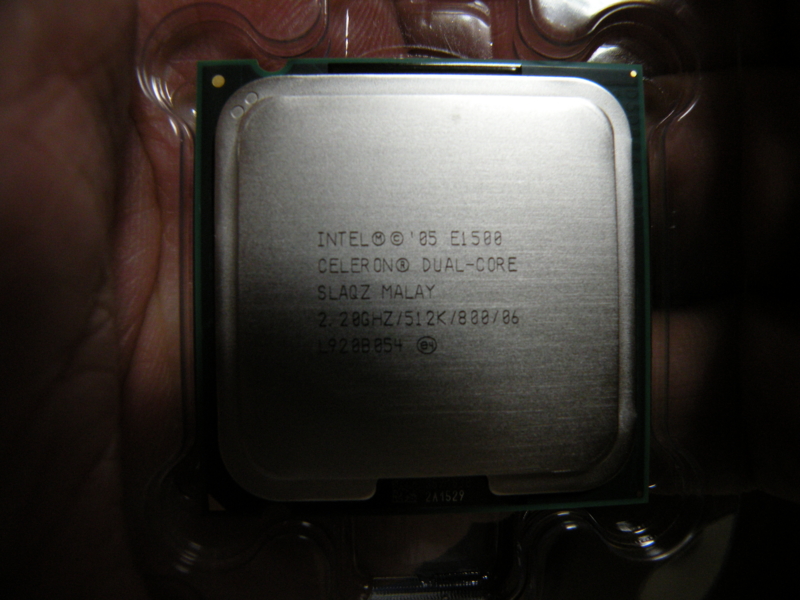

CPU本体の刻印(?)

いきなり外したPentium D 925の画像。外したてです。

グリスを落としたところ。Pentium D 925 間違いありません。

Celeron Dual-Coreをマザーボードに乗っけたところ

シリコングリスを塗り塗り。
シルバーグリスにしようかと思ったのですが、値段と通電性があるという話を聞いてシリコンにしました。

CPUクーラを戻します。

画像中央の
○□
○□
○□
の真ん中の○□をアルミホイルで短絡しました。
